分布式車間環保數據無線集中監測系統應用方案

      ——魯洲生物科技（陜西）有限公司項目簡報

■ 前言

在淀粉深加工行業中，生產過程的實時監測與數據采集是保障工藝穩定、環保達標及產品質量的關鍵環節。然而，傳統有線傳輸方式在面對分散布局、復雜環境及密集隔擋的工業現場時，往往面臨布線困難、施工周期長、維護成本高等諸多挑戰，甚至成為制約企業智能化升級的瓶頸。

■ 項目背景

本次的無線技改對象為某大型生物科技企業，作為西北地區淀粉糖生產的企業，其多個車間需要對PH值及二氧化硫排放濃度等關鍵參數進行實時監測，涉及淀粉車間硫磺燃燒爐、玉米蒸發車間、浸泡車間及淀粉烘干車間等四個點位。目前各監測點與中控室之間無現成信號通道，人工巡檢記錄方式滯后，難以滿足實時監測與預警需求。四個監測點位分散于不同車間，廠區內建筑密集、設備繁多，鋼構架、墻體及管道等隔擋物密布，因此需要尋找更加靈活可靠的數據采集方式。

■ 項目難點

1）點位分散：四個監測點位分散于不同車間，廠區內建筑密集、障礙物多，對無線信號的穿透與繞射能力提出考驗；

2）環境復雜：硫磺爐區有腐蝕氣體，蒸發車間高溫高濕，浸泡及烘干車間存在粉塵、振動，無線設備需要具備防塵防腐設計；

3）實時監測：模擬量數據的實時上傳，需考慮傳輸精度和傳輸成本問題。

■ 達泰無線解決方案

結合現場需求與上述痛點，達泰技術團隊選用達泰無線模擬量傳輸裝置DTD110FCY，搭建了4發1收的無線集中監測系統，適配廠區四大車間監測需求。無線模擬量發射端接入流量計，將模擬量信號轉為無線信號傳輸，具體安裝點位如下：

l 1#無線發射端DTD110FCY-T1：淀粉車間硫磺燃燒爐，監測SO?排放濃度PH值；

l 2#無線發射端DTD110FCY-T1：玉米蒸發車間，監測烘干廢氣PH值；

l 3#無線發射端DTD110FCY-T1：浸泡車間，監測SO?排放濃度PH值；

l 4#無線發射端DTD110FCY-T1：淀粉烘干車間，監測噴淋塔循環水PH值。

無線模擬量接收端DTD110FCY-R4安裝于中控室，接收4路無線信號并轉為模擬量接入中控室西門子PLC系統，所有監測數據同步上傳至可視化監控屏，工作人員可實時在線監測。達泰無線通訊方案解決了客戶布線難的問題，采用自組網傳輸方式，在實時數據傳輸下也無需考慮數據費用問題。達泰自有zhuan li 的全數字無線加密傳輸方式，大大提高了無線傳輸網絡的抗干擾能力，在本方案中，高鹽霧、建筑密集、及鋼架結構下，仍能保證穩定傳輸1.5KM，且整體系統精度可達到1%。

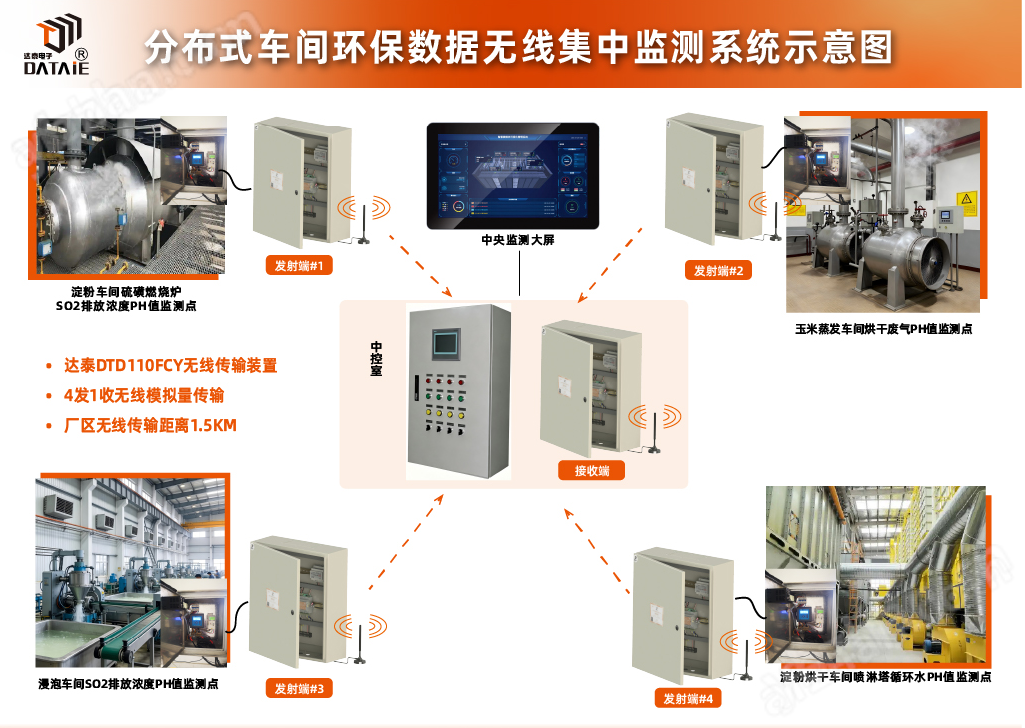

無線通訊方案示意圖 ▼

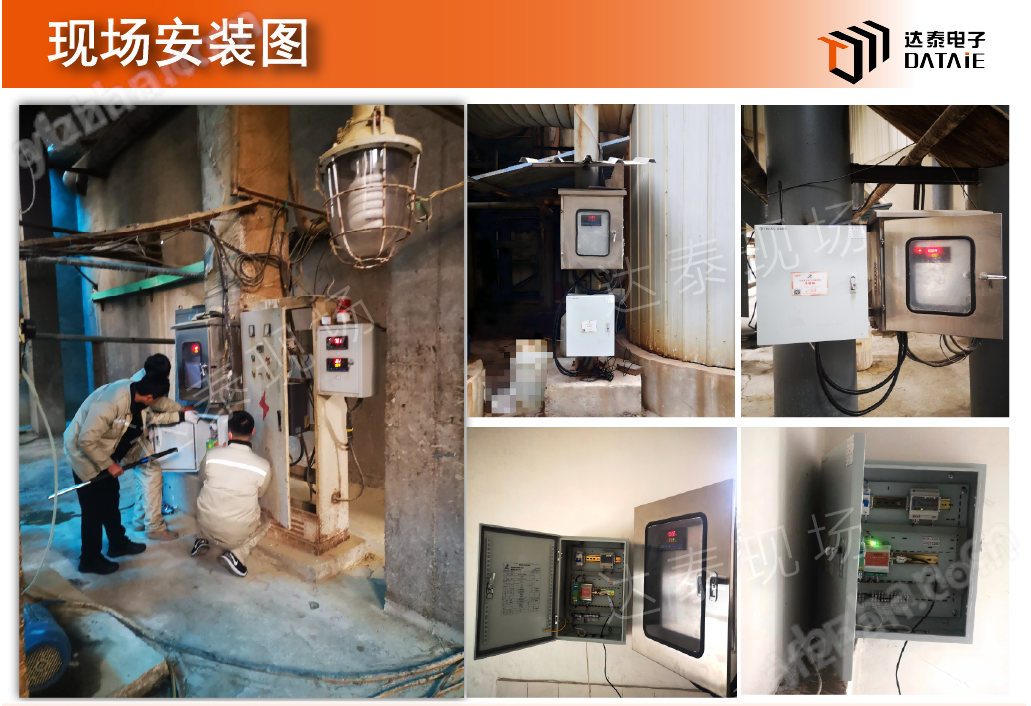

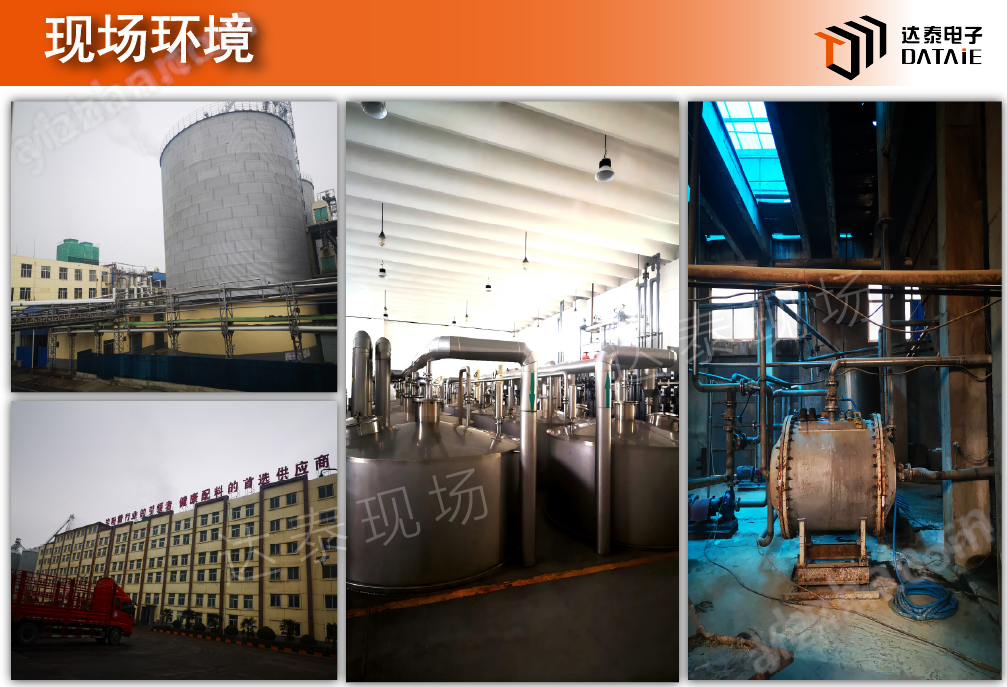

■ 現場應用展示

■ 達泰方案優勢

1. 節省改造周期，無需大型施工

免除布線維護困擾，縮短改造工期。

2. 安裝簡單，無需編程

無線通訊裝置只需要接入信號并供給電源即可開始使用。普通電工就可以完成安裝。

3. 數據傳輸可靠，全數字無線加密傳輸

全數字加密傳輸方式，可以確保數據的**和可靠性。

4. 無運行費用，無需插卡

后期在使用過程中，不需要支付任何無線設備運營費用。

5. 完備的售后服務

具有20年工業現場調試經驗的無線通訊專家團隊，為產品提供可靠的技術支持與售后服務。

■ 產品介紹

達泰 1 系無線模擬量信號傳輸裝置-DTD110FCY

達泰1系無線模擬量傳輸裝置-DTD110FCY，可直接替代有線模擬量信號傳輸方式，實現4-20mA或0-5V電壓信號的點對點、一點對多點、多點對一點的無線傳輸功能。無線模擬量傳輸裝置無需編程，運用全數字無線加密傳輸方式保證數據**可靠，傳輸距離在3-50公里，后期無運行費用，配置防雨機箱，防護等級IP45。

DTD110FCY通過無線方式傳輸工業現場的模擬量信號，采集工業現場標準4~20mA電流信號并通過無線方式傳送，可以接入二次儀表、PLC、DCS等設備。在使用時，外接220V電源并接入對應信號線即可實現模擬量信號的無線通訊。既可以實現點對點通信，也適合于點對多點而且分散不便于挖溝布線等應用場合，不需要編寫程序，不需要布線，一般電工就可以調試使用。

■ 相關方案

達泰工業無線通訊設備已在數百家工業企業中穩定運行超過8年，在鋼鐵、焦化、新能源汽車、智慧運輸、智慧倉儲領域中累積應用案例多樣。以下列舉部分典型應用案例：

■ 戰略合作企業案例

部分應用方式 ▼

l 焦化廠模擬量數據信號無線采集傳輸至無紙記錄儀——1000m

l 鋼廠主控室DCS系統無線監測電磁流量計信號——2000m

l 廠房內溶氧傳感器信號和DCS系統之間并在電腦上顯示——800m

l 現場儀表(4路4-20mA)與三菱Q型PLC——500m

l 檢測鍋爐液位的流量計信號遠傳到控制室并在旨定液位值報警——600m

l 化工廠多個車間的工業廢水、廢氣數據無線傳輸至DCS系統——1500m

l 海上用傳感器信號和數采儀之間遠距離傳輸——100m

l 工業用水儲罐液位無線傳輸至DCS，4發1收——1500m

l 海上用傳感器信號遠程傳輸?shù)綌?shù)采儀——100m

l 將干熄焦循環風機溫度信號無線傳輸?shù)街锌厥冶O(jiān)測——300m

l 電氣房16路模擬量信號無線傳輸至中控室——3000m

l 鋼廠各區域OG蒸汽信號無線采集傳輸?shù)娇刂剖摇?000m

l 水泥庫的料位傳感器和中控室DCS之間——1500m

l 廠區雷達液位計4-20mA遠傳至4個不同的地方——3000m

l 管道上流量、壓力信號無線傳輸?shù)街锌厥襊LC——2500m

l 灌裝機的液位4-20mA信號無線傳輸至PLC控制柜——500m

l 變送器與PLC之間模擬量無線傳輸——300m
